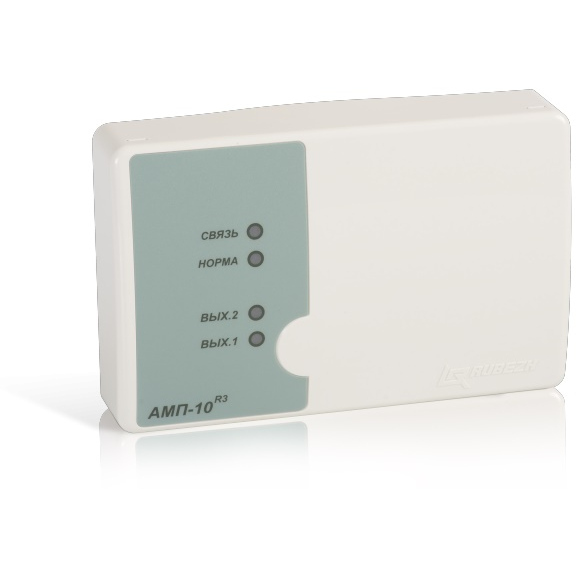

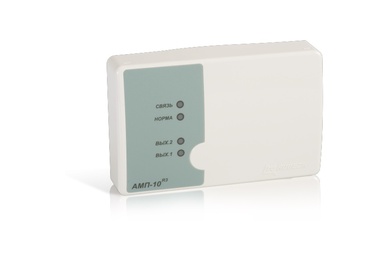

Рубеж АМП-10-R3

Рубеж АМП-10-R3

Описание

Метка адресная пожарная АМП-10 прот. R3 предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, считывателя Wiegand, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Метка адресная АМП-10 прот.R3 выполняет следующие функции:


• контроль десяти ШС с определением исправности ШС на обрыв и короткое замыкание;
• контроль целостности линий связи с исполнительными устройствами, управляемыми электронными ключами, на обрыв и короткое замыкание;
• контроля вскрытия корпуса;
• различные режимы работы питающих выходов;
• различные типы шлейфов (пожарный охранный, технологический);
• управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с ППКП;

Питание модуля осуществляется от внешнего источника питания 12 или 24 В.

В системе адресная метка представляет собой четырнадцать отдельных логических устройства с соответствующим количеством занимаемых адресов:


• 10 шлейфов сигнализации;
• 2 выхода с контролем целостности цепи;
• 2 твердотельных оптоэлектронных реле

Схема внешних подключений к адресной пожарной метке АМП-10 ПРОТ.R3


Дымовой тип шлейфа (тип 1)

Для подключения точечных извещателей с контролем короткого замыкания и обрыва. Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых ИП или одного ИПР. Адресная метка при выключенном режиме защитного сброса переходит в состояние «Пожар 1» при срабатывании первого ИП и в состояние «Пожар 2» – сразу же после срабатывания второго ИП. Если режим защитного сброса включен, то после первого срабатывания ИП защитный сброс ШС оставляет адресную метку в дежурном состоянии. При этом повторное срабатывание ИП на данном ШС в течение 1 мин. переводит адресную метку в состояние «Пожар 1», а срабатывание двух ИП на этом же ШС переводит адресную метку в состояние «Пожар 2». Защитный сброс ИП представляет собой кратковременное обесточивание шлейфа на (3-4) с. Режим защитного сброса задается при конфигурировании. Сброс состояний «Пожар 1» или «Пожар 2» производится по команде с прибора или обесточиванием адресной метки.

Тепловой тип шлейфа для (тип 3)

Для подключения точечных извещателей с контролем короткого замыкания и обрыва. Пример подключения теплового типа шлейфа. В шлейф включаются только тепловые ИП с шунтирующим резистором. Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух тепловых ИП. Адресная метка переходит в состояние
