Описание

Адресный конвертер протоколов Рубеж АКП-1 прот. R3 предназначен для интеграции в адресную систему охранно-пожарной сигнализации «Рубеж» оборудования сторонних производителей.

Адресный конвертер протокола АКП-1 прот.R3 обеспечивает:

• прямое и обратное преобразование протокола интерфейса адресной линии связи системы ОПС «Рубеж» и протокола интергфейса RS-485 сторонних производителей.
• Контроль подключенных устройств
• Управление подключенными устройствами
• Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором
• Контроль вскрытия корпуса

  С помощью АКП-1 к АЛС прибора можно подключить оборудование системы ОПС:


• производства ООО «Охранная техника» (Forteza): «Зебра», «Фосфор», «Рельеф», «Формат(50,100)», «Фортеза (50, 50А, 100, 100А, 200, 200А, 300, 500)»;
• производства ООО «Спецприбор»: МИП-2;
• производства ООО «НПЦ «Трезор»: «Трезор-В04».

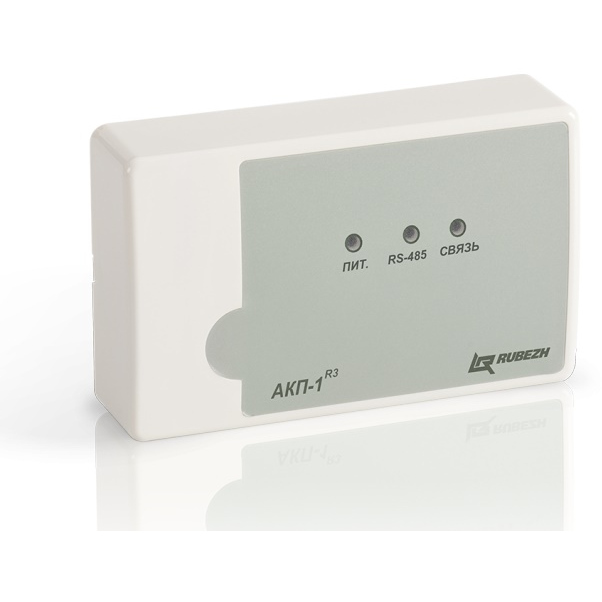

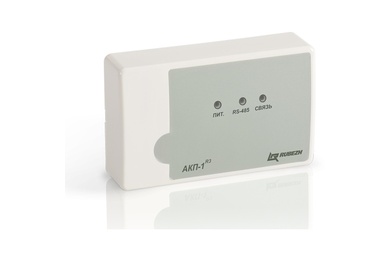

  На лицевой стороне модуля расположены индикаторы СВЯЗЬ, RS-485 и ПИТ.

  Индикатор СВЯЗЬ красного цвета:


• При нажатии кнопки тест – частое мигание в течение 1с;
• Наличие обмена данными по АЛС – мигание с периодом 5с;
• Отсутствие обмена данными по АЛС – погашен.

  Индикатор RS-485 зеленого цвета:


• Осуществление обмена данными с устройствами интерфейса RS-485 – мигание с частотой обмена данными;
• Отсутствие обмена данными с устройствами интерфейса RS-485 – погашен.

  Индикатор ПИТ. зеленого цвета:


• При наличии напряжения питания на обоих вводах – светит непрерывно;
• При отсутствии напряжения питания на одном из вводов или напряжение ниже нормы – мигание с периодом 0.5с.

  АКП-1 осуществляет конвертирование протоколов АЛС и RS-485, позволяет контролировать и управлять состояниями устройств на линии интерфейса RS-485 так, как будто они расположены на линии интерфейса АЛС, подключенной к прибору для следующих устройств:


• «Зебра» производства ООО «Охранная техника» (Forteza) — управление постановкой и снятием охранной зоны, получение сообщений о тревоге с указанием сработавшей подзоны.
• «Фосфор» производства ООО «Охранная техника» (Forteza) — управление яркостью освещения.
• МИП-2 производства ООО «Спецприбор» — контроль состояния шлейфов сигнализации, передача состояний «Норма», «Пожар», «Обрыв», «Короткое замыкание». МИП-2 в АЛС занимает 2 адреса. Сигналы, сформированные одним из его шлейфов, АКП-1 передает на прибор Рубеж-2ОП прот.R3 как срабатывание соответствующего шлейфа.
• «Трезор-В04» производства ООО «НПЦ «Трезор» — контроль состояния как шлейфа сигнализации, так и собственное состояни
