OSNOVO TA-H82N/15F
Описание

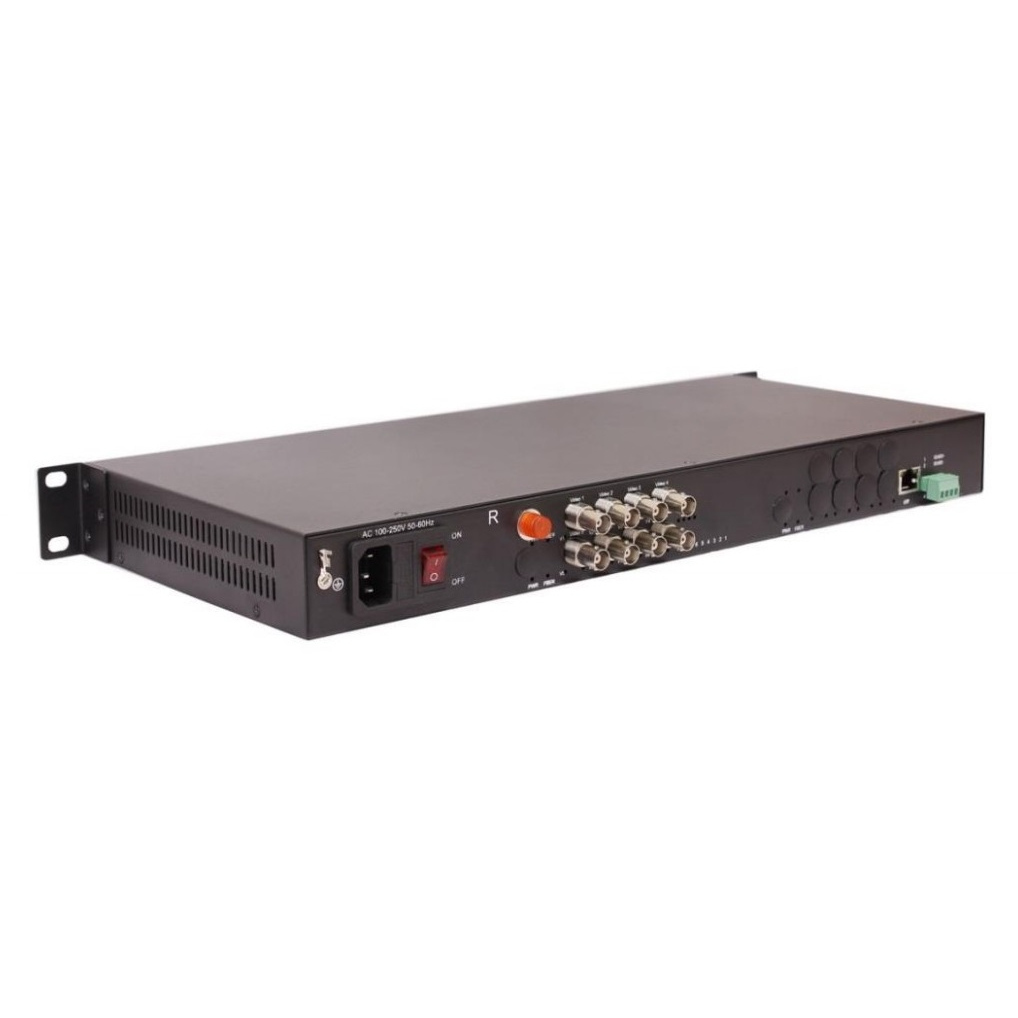

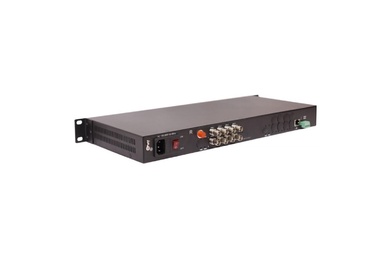

OSNOVO RA-H82N/15F - оптический передатчик 8 каналов видео HDCVI/HDTVI/AHD/CVBS, 1 двунаправленного канала управления (RS485/полудуплекс) и 1 канала Ethernet (10/100M) по одномодовому оптоволокну до 20км.
Передатчики TA-H82/15F и приемники RA-H82/15F предназначены для передачи видеосигналов форматов HDCVI/HDTVI/AHD/CVBS, сигналов управления (RS485) и Ethernet по одному волокну одномодового оптоволоконного кабеля на расстояние до 20 км.
Особенности оборудования
- Поддержка видеоформатов: HDCVI/HDTVI/AHD/CVBS;
- Разрешение: 720p(50Гц), 720p(60Гц), 1080p(25Гц), 1080p(30Гц);
- Расстояние передачи:
до 20км (одномодовое оптоволокно),
до 500м (многомодовое волокно); - Тип оптоволокна – одномодовое, 9/125мкм;
- Тип используемого оптического разъема – FC;
- Сигналы управления (PTZ) – RS485;
- Ethernet: 10/100Мбит/с
- Монтаж в 19" стойку
Разъемы подключения и индикаторы передатчика TA-H82N/15F / приемника RA-H82/15F
Назначение разъемов и индикаторов передатчиков TA-H82N/15F / RA-H82/15F
Типовая схема подключения TA-H82N/15F и приемники RA-H82/15F
Комплектация - Приемник – 1 шт.
- Кабель питания AC100-240V – 1 шт.
- Съемная клеммная колодка (5/9pin) – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Упаковка – 1шт.
